Reparatie Iiyama E481S

Door Boudewijn op dinsdag 20 mei 2008 00:34 - Reacties (47)
Categorie: Electro geneuzel, Views: 10.268

Zo, een kleine update.

Vorige week begon mijn Iiyama 19" lcd (staat naast mijn main rig) lastig te doen.
Hij wilde eerst even aan gaan, waarna het beeld na 3 seconden weer zwart werd omdat het backlight niet wilde starten.
Aan en uit zetten, aantal malen, hielp.
Telkens meer keren herstarten, tot hij het eergisteren dus compleet niet meer wilde doen.


Ding opengeschroefd (komt zo nog een stukje over) en de print eens bekeken:


http://tweakers.net/ext/f/C0136WPMwmHNGZ6rPMgk7h1s/full.jpg
Vieze capjes....

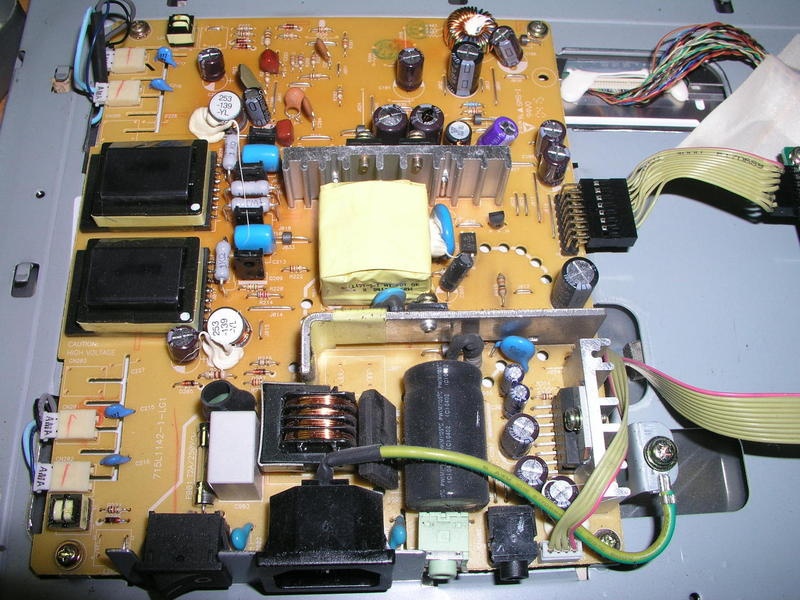

Onderzijde print valt me dan weer mee(deze foto is wat eerder genomen):
http://tweakers.net/ext/f/y5u1exy92EYmAAUGQSvvRw2c/full.jpg
Overzichtsplaatje:
http://tweakers.net/ext/f/9tiLgyYzdLQG0Uhdu0lULGnk/full.jpg

Natuurlijk vervang ik vervolgens de capjes die zo slecht eraan toe zijn

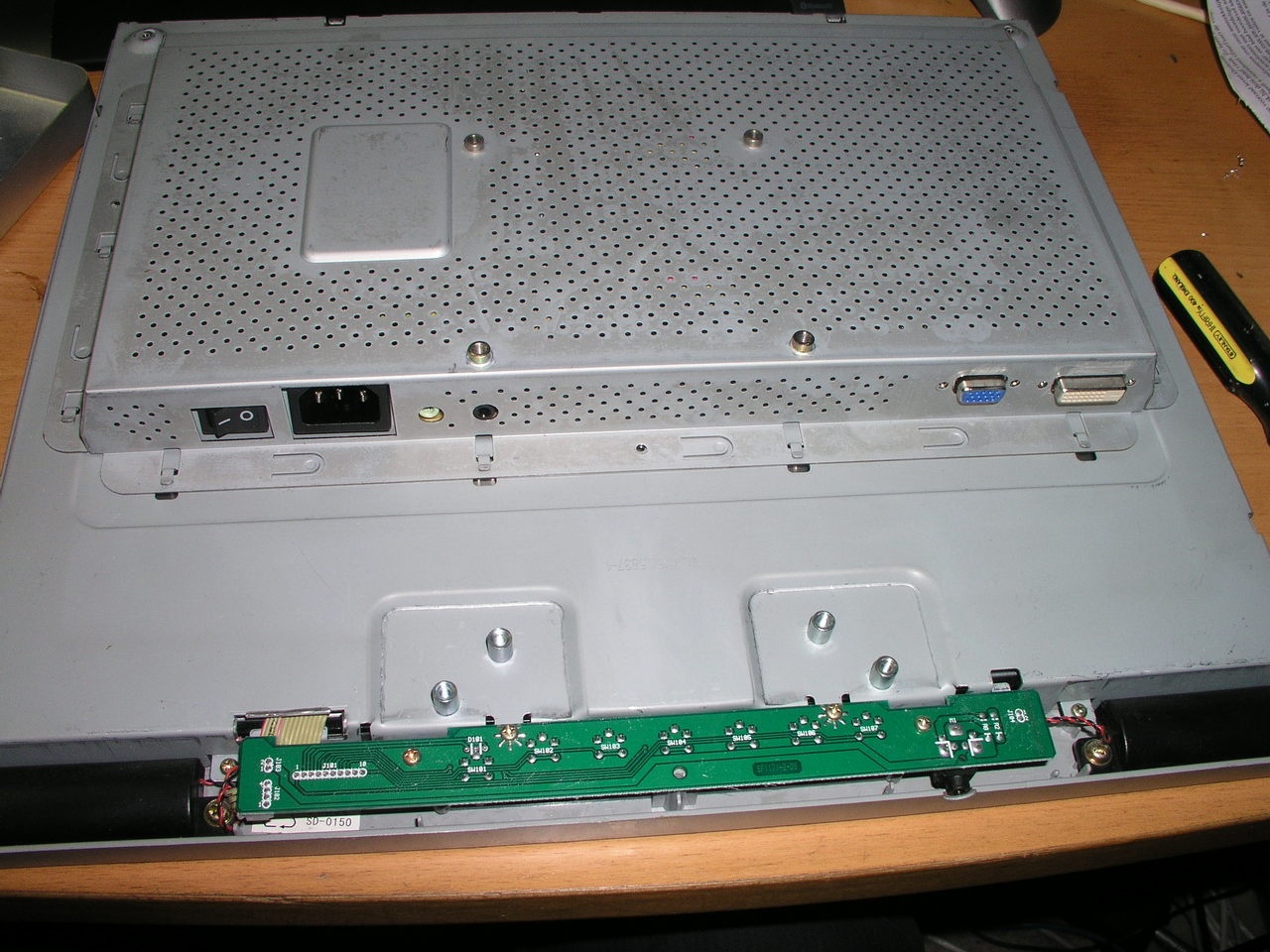

Okay het open en dicht maken is wat onduidelijk bij dit scherm (weinig instructies te vinden, het is een E481S). Openmaken is gewoon dit verhaaltje de 'verkeerde kant op' uitvoeren ;) :

http://tweakers.net/ext/f/f5rJtKi76IhIkqgS96YrttKn/full.jpg
EMI schild (?) weer over de SMPS

Plastic kap weer vastschroeven op achterkant monitor (hier moet je bij openmaken even de schroevendraaier tussen zetten).
(plaatje is niet super spannend, dus dit keer geen img-tags :P).
http://tweakers.net/ext/f/MgcPYu5cMuEZjP0gSuR6lwxl/full.jpg

Je ziet de 2 halfronde blokjes die je over de schroeven heen moet klikken, als je de zaak openmaakt moet je deze inknijpen en naar je toe trekken.
Dan komen ze los :).

Bevestiging van voet weer vastzetten (daarachter zit het 5e vijsje van de hoofdplaat!).

Daarna de voet weer in elkaar klikken en de 2 schroefjes achterop vastklikken.
Daarna het horizontale deel aan de voet drukken.

Klaar :).


Met dank aan naftebakje en de rest van [EL].

NAD716: van wrak tot bak

Door Boudewijn op donderdag 1 mei 2008 22:16 - Reacties (21)
Categorie: NAD716, Views: 8.146

Een paar weken geleden heb ik een NAD716 5.1 versterker (defect) op tweakers opgepikt voor een zacht prijsje.
Dit met het doel om hem weer op te lappen en er dan of een mooie bak aan over te houden, of hem gewoon te verkopen.


Diagnose:

Apparaat wil wel aan, en je hoort wat voedings-relais schakelen.
Vervolgens gaat het powerled aan, maar het display: ho maar.
Ook de knoppen en de versterking lijken niet te reageren.

Eerst even wat fotootjes:
http://tweakers.net/ext/f/dxJ3l6yLfHIM6Y2TajiVul56/full.jpg
We zien vlnr de voedingsprint en de trafo (buiten de kast de NAD-link-afstands-bedienings-print), daarna een bigass koellichaam voor de eindtorren.
Daarna het mainboard (onderop) met voedings-stabilisatie en display-ICs.
De grote staande print is de print met de volumepot en nog een heel berg losse componenten, met daarop geklikt de FM tuner print (het kleine ding rechts met de RF-behuizing).

Achterkantje (niet zo boeiend):
http://tweakers.net/ext/f/uL4qO3OspvbmYvBNGt2N299H/full.jpg

Voorkant (mag een sopje gebruiken ja):
http://tweakers.net/ext/f/b5bZJ9it3nanv9VFcWtZWY57/full.jpg


Service manual gekocht, anders schiet het ook niet op met dit soort projectjes...
Het blijkt dus dat een aantal spannings-regelaars (ik meen 7812's) gewoon een spanning kregen die onder hun drop-out voltage zit; ze moeten minstens 1.5V meer input krijgen dan hun output voor correct functioneren (dat is althans de vuistregel). Hier niet het geval....

Tijd om de multimeter uit de kast te pakken >:)
Vermoedelijk ligt het aan een aantal gelijkrichtingsdiodes op de moederprint, maar dit moet ik nog even goed uitzoeken!

Kapotte print

Echter, na dit alles gedaan te hebben besloot ik (in alle wijsheid) de print met de volumeknop eens goed te laten stuiteren (jaja geen commentaar daarover svp :P):

http://tweakers.net/ext/f/L7qvl2buVvXxAvOVUzGkzHdU/full.jpg

Ondertussen is dat na 1 avond hard werken ook allemaal opgelost (en ja dat slechte draadje is ook pleiten).


Met dit als resultaat:

http://tweakers.net/ext/f/jZCJEELTwZAVEd5FH5Iz1Mv2/full.jpg

http://tweakers.net/ext/f/VKItZLL8aaFqcXYiBWuztxhb/full.jpg

http://tweakers.net/ext/f/nRTuwYFmUQoMPAMpiOlPKBlG/full.jpg

Het losse draadje is al gefixed ja :).

En hersolderen.

Ondertussen ook maar even de rest van de printplaat meegepakt, want van dit soort dingen word je niet vrolijk...

http://tweakers.net/ext/f/oaesyM2vTfMiLA0fL8VPk6Mn/full.jpg

Bovenstaande foto is trouwens van de display print, maar er zijn meer van dat soort 'puntjes'. Ook wat halve eilandjes en kuilen in het tin, en van die 'ringen' om pootjes.
Niet goed...


Wordt een dezer dagen vervolgd, we gaan de voeding slopen >:).

Het bouwen van de versterker zelf, deel 2.

Door Boudewijn op zondag 20 april 2008 22:10 - Reacties (6)
Categorie: Zelfbouw KT88 versterker., Views: 8.826

Het is half april, ik ben door ziekte en verplichtingen een tijd niet bezig geweest met mijn versterker, en het is tijd om de zaak dus eens te updaten.

Er is in de tussentijd wel eea gebeurd, maar het is niet allemaal evengoed door mij vastgelegd. Dit lijstje fungeert ook een beetje als mijn persoonlijke todo.

Wat is er nu af?
- De meeste signaalweg-bedrading is gedaan.
- Hout is goed in de olie gezet (en in de was).


Ik wil de zaak in 3 fasen af gaan ronden, te weten:

Fase 1: Muziek! We moeten gewoon versterken, maar dan wel via een losse pre-amp (arcam delta 110 momenteel)
Fase 2: Volumeregeling.
Fase 3: Afwerken.


Wat meer info:


Fase 1:
Eindbuizen aan de praat, en aan de eindtrafo's gehangen. Hier moet gewoon
muziek uit kunnen komen buiten de signaalkeuze en potmeter-montage om. Dus Wel versterking, maar geen regeling.

Wat moet er nou feitelijk nog gebeuren?
1: Een octal buisvoet opnieuw solderen, de originele is gebroken en vervangen.
2: HV bedrading double-checken
3: Eindtrafo's goed bedraden.

De eindtrafo's zijn eigenlijk voor een EL34 amp, en ik moet de KT88's in single-ended mode zetten om deze trafo's te gebruiken. Hier moet ik even goed eea voor nalezen.


Fase 2:
Tsja de voorversterker is momenteel wel zo'n beetje af, maar ik heb wat last met het netjes monteren van de volume pot.
Het betreft een Alps black velvet motorpot (jaja gaaf ding :*) ) die achterin de kast wordt gemonteerd en dan met een as naar voren gaat komen. As gaat door de voorkant van de kast en dan een knop erop.
Echter moet die as wel 19 inch (bijna) overbruggen en dus kaarsrecht zijn, en ook nog eens exact goed uitgelijnd worden met de as van de pot.
Leuk leuk leuk, not. Om het proces wat te helpen heb ik wat leuke kogellagers gekocht zodat de as meer ondersteuning krijgt.

We hebben het dan over de zgn. pillow blocks, die er zo uit zien:
http://www.sabelting.com/PillowBlock.jpg

Ik denk hier nog vrij veel tijd mee kwijt te zijn omdat het gewoon perfect moet van mezelf, en ik niet gigantisch handig ben met mechanische dingen (informaticus he :P).

Fase 3:
Cosmetische dingetjes: ik heb een koperplaat van 19 inch in het vierkant georganiseerd voor bovenop de triplex plaat (zodat de buisvoeten op het niveau van het koper liggen).
Deze moet netjes geponst en geboord worden. Verder dienen er kapjes om de trafo's heen te komen, zowel voor de show als voor de veiligheid (die voedingstrafo wil je niet vastpakken). Dit wordt ook met koper gedaan.
Waarom koper? Omdat je de eindbuizen mooi ziet glimmen, en je een mooi samenspel hebt met het jatoba hout.

Het bouwen van de versterker zelf, deel 1.

Door Boudewijn op zondag 20 april 2008 19:50 - Reacties (6)
Categorie: Zelfbouw KT88 versterker., Views: 4.893

Na het wat kleinere (ECC gebaseerde werk) ben ik toch maar eens gaan kijken naar een wat grotere stoerdere versterker. Niet dat een ECC bakje niet mooi is, integendeel zelfs, maar ik wilde toch eens wat met vermogenstrioden gaan doen (okay het werden beam tetrodes....).

Ben dus wat aan het lezen geslagen, en al snel kwam ik uit de bij de Bill versterker van Triodedic. Deze versterker ga ik geintegreerd uitvoeren omdat monoblocks voor mij weinig meerwaarde hebben en een stuk duurder zijn (doordat je 2 voedingstrafo's nodig hebt).

Verder natuurlijk wat eigen tweaks, omdat ik het toch altijd nog het beste kan he :+ (grapje!).


De buizen komen van ebay af, met de volgende specificaties:

* Een gold-pinned 6SN7EH van Electro Harmonix (edit: deze is gesneuveld en ervangen door mil. spec. 6SN7 russische buizen).
* Een matched viertal Sovtek KT88's (volgens de verkoper nieuw, verf is wat gehavend)
* 2x ECC99. Militaire sovjet specificatie. Leuk spul, de ebay-verkoper heeft me er zelfs voor vanuit Rusland gebeld na een misverstandje. Zelden zo'n attente verkoper gezien.


http://devcorner.boudewijnector.nl/images/images/KT88/resized-kast1.jpg


De kast was wat meer werk dan de buizen; ik wist niet helemaal wat ik wilde. Een stalen 19" bak vind ik toch wat minder mooi dan een paar jaar geleden, en het is ook niet echt lekker te bewerken. Een standaard kast zoals ze bij diverse electro-winkels verkopen is echter ook niet alles, slechte kwaliteit hout, niet origineel en een sub-optimale afwerking. Daarom ben ik met Hugo Steggink, een bevriende meubelmaker , eens gaan praten, of hij niet wat voor me kon maken. Hij had nog wel een plank Jatoba staan, maar dat was een heel dikke (dik 5cm) plank.... die hebben we dus verzaagd (en ook netjes met vlakbanken etc bewerkt), echt handwerk dus! Het proces is trouwens hier te zien. Onderstaande foto's zijn het resultaat van een zaterdagmiddag zwoegen:

http://devcorner.boudewijnector.nl/images/images/KT88/resized-kast2.jpg


Het is een kast geworden van 19" bij 19", gemaakt van Jatoba hardhout. Het was na fabricage iets bleker, maar ik heb hem hier al een paar maal in de olie gezet tegen de vieze vingers. Hij zal straks nog donkerder worden onder invloed van UV-licht. Achterin is alvast het zekerings-paneel te zien, en de luidspreker-connecctoren.

De voorkant is niet spectaculair anders, maar wel goed zijn de verjongingen te zien. Onderaan de kast hebben we subtiel een randje weg-gezaagd, waardoor hij wat minder plomp lijkt. Bovenop hebben we eenzelfde rand gemaakt voor de deksel, maar hier kom ik straks nog op terug.


Als connectors heb ik gekozen voor speakons als outputs, en 4 setjes RCA. De speakons zijn van Neutrik (enige fabrikant), en de RCA's zijn heel erg mooie van Amphenol (verguld, de connector zelf moet er nog in komen). Ze komen allemaal bij Farnell vandaan.


Toen ik de kast in de olie had gezet, en er eens goed naar keek kwam ik tot de conclusie dat ik de boven en onderkant om heb gewisseld: OOPS! De onderplaat zit in de losse houten delen geklemd via een groef (en is ook verlijmd) .Ik moet nog even gaan kijken hoe ik dit oplos, maar ik denk dat ik de bovenplaat (die wordt nog gemaakt door Hugo) bovenop wat nu de onderplaat is ga lijmen. Hierna ga ik een nieuwe onderplaat laten fabriceren denk ik, die dan op de huidige bovenkant komt. Een nieuwe verjonging aan de 'onderkant' is dan denk ik ook wel een leuke eigenschap, toch maar weer eens naar Hugo toe. Die kan er vast wel een mouw aan passen.


De NRS voeding


Dan nu de voeding voor de negatieve rooster-spanning. Deze heb ik op gaatjesprint opgebouwd, omdat de potmetetjes niet echt lekker zwevend op te bouwen zijn. Deze voeding regelt de NRS (60V) voor de 4 eindbuizen, en zal straks per buis los afgesteld moeten worden.
http://devcorner.boudewijnector.nl/images/images/KT88/schema_voeding.gif
Bovenstaand schema komt bij Triodedick vandaan trouwens.


Implementatie van het schema (let op de polariteit van de caps, de + hangt aan de aarde!):

http://devcorner.boudewijnector.nl/images/images/KT88/resized-p1010475.jpg


De staandertjes zal ik bij inbouw waarschijnlijk wel even inkorten... dit is puur voor het testen gedaan. Onderkant van het printje (best netjes, al zeg ik zelf):Onderkant NRS voeding

http://devcorner.boudewijnector.nl/images/images/KT88/resized-p1010477.jpg


Not too bad eh? Let op de - trouwens.


http://devcorner.boudewijnector.nl/images/images/KT88/p1010556_800.jpg


Het probleem met de kast ga ik als volgt oplossen: ik zaag de onderkant eruit, waarna ik in plaats van de gewone bovenplaat er een plaatje hout (multiplex) in lijm.

De buisvoeten ga ik in het hout vastschroeven, waarna ik er een plaat koper net bovenhang. Doel hiervan is vooral cosmetisch.


Even een overzichtsfoto van de hoofd-inhoud van de amp:
http://devcorner.boudewijnector.nl/images/images/KT88/p1010483.jpg
Van links naar rechts: de UGT's, de voedingstraf en daarnaast de spoelen en de 500u/500V caps.

Onderop de ECC99s, de 6SN7 en de KT88's. De versterkerkastweegt met het metaal (dus trafo's + spoelen) al dik 24kg.... heerlijk.


Als kers op de slagroom heb ik mezelf voor dit project ook maar eens op een nieuwe multimeter getracteerd: het is een Fluke 115 geworden. Foto's volgen nog hiervan.
Plaatsing componenten

In tegenstelling tot triodedick ga ik de elco's wel in de kast zelf opbergen... ik vind ze niet mooi, en het is makkelijker werken. Dit omdat ook de spoelen vrij voorin in de kast zitten, zoveel mogelijk bij de trafo's vandaan (en de ingangen).


Ingangs-selectie


Dit is een los bordje geworden met 10 DIL relais, die worden gestuurd door een gewone draaiknop. De draaiknop krijgt 5V DC aangeboden (van een LM317), die dan de relais aanstuurt.

De relais hangen aan een coax verbinding van zilver:
http://devcorner.boudewijnector.nl/images/images/KT88/p1010557_800.jpg

We zien hier ook meteen de Alps Blue velvet pot.

Hier hangt het boardje al aan de cinch delen (niet in beeld). De aarde van de coax kabels is ondertussen ook al gemaakt: ze hangen allemaal aan de aarde:

http://devcorner.boudewijnector.nl/images/images/KT88/p1010561_800.jpg


Nu ook maar eens verder gegaan aan het subchassis van hout. Hier gaan nog steunbalkjes onderkomen... anders kraakt het echt vervaarlijk. Houtsoort is gewoon cheap triplex geworden, en met gatenboor+decoupeerzaag bewerkt.

Een impressie van hoe het eruit komt te zien:
http://devcorner.boudewijnector.nl/images/images/KT88/p1010569.jpg.800.jpg


Tot slot: de achterkant:


http://devcorner.boudewijnector.nl/images/images/KT88/p1010575.jpg.600.jpg


Dit is trouwens de status rond 1 october 2007. Daarna heel heel weinig meer gedaan... tot deel 2 ;).

Bouwen van de kast van mijn versterker

Door Boudewijn op zondag 20 april 2008 19:42 - Reacties (0)
Categorie: Zelfbouw KT88 versterker., Views: 2.868

Mijn behuizingen haal ik standaard bij Binnenboel uit Maartensdijk. Binnenboel is een van de eerste klanten van mijn bedrijfje, en Hugo (de eigenaar) en ik doen wel eens wat voor elkaar. Hugo is gespecialiseerd in maatwerk-meubelmakerij, en heeft daarom ook zijn eigen werkplaats (met allerlei leuke speeltjes!!!!).

Zodoende kwam ik ook bij Hugo terecht het plan van mijn nieuwe versterker. Hier een kort verslagje van het maken van de kast uit 1 enkele plank (het heeft een hele dag gekost, maar is wel de moeite waard).


We begonnen met een mooie plank Jatoba hout, dit is hardhout dat verkleurt onder invloed van UV licht. De kleur vind ik zelf erg mooi, en Hugo had nog een leuk stuk staan.


Het slachtoffer:
http://devcorner.boudewijnector.nl/images/images/KT88/houtbewerking/1.jpg

Die plank hebben we in 4 gelijke stukken gezaagd, die 12cm hoog zijn en 19" lang. Dikte is 12mm. Hierna de plankjes even door een vlakbank gehaald zodat ze alle 4 precies evendik zijn.
http://devcorner.boudewijnector.nl/images/images/KT88/houtbewerking/1_cirkelzaag.jpg

Even een gleufje erin maken voor de bodemplaat en een voor de bovenkant:

http://devcorner.boudewijnector.nl/images/images/KT88/houtbewerking/2.jpg

De hoeken zijn schuin gemaakt zodat alles netjes inelkaar past. Dit alles nog steeds met de cirkelzaag. Hier even alles doorde vlakbank getrokken zodat alles kaarsrecht en netjes evne dik is :).
http://devcorner.boudewijnector.nl/images/images/KT88/houtbewerking/3.jpg


Men neme 4 van de ze stukjes.... en dit is het resultaat:

http://devcorner.boudewijnector.nl/images/images/KT88/houtbewerking/4.jpg


Even een 'paar' gaatjes boren voor de IO :

http://devcorner.boudewijnector.nl/images/images/KT88/houtbewerking/af.jpg


De uitfrezing in de voorkant komt doordat anders de schakelaars niet door het hout heenkomen. Je ziet hugo nog met de lijmklemmen bezig: de hele kast is met poly-urethaan lijm gelijmd.... en zit rotsvast.


Op naar de volgende stappen!
